coreFLANGE
Rotating torque measurement flange with speed measurement directly in the drivetrain.
400 Nm to 40,000 Nm
Rated torque with different sizes and DIN flanges
Rotating, without a slip ring
Measurement electronics with an antenna integrated directly into the rotating flange, without a stator
0.2% accuracy class
Accurate and reliable readings with a factory calibration certificate
Data provision
Visualization and logging via app, gateways for standard interfaces
coreFLANGE
Kabelloser Drehmoment-Messflansch

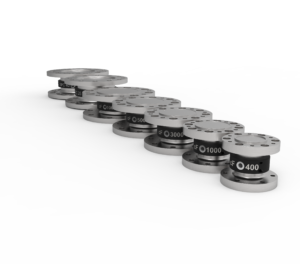

Baugrößen und Preis
cF400
400 Nm
ab 2.900 €
cF1.000
1.000 Nm
ab 2.900 €
cF3.000
3.000 Nm
ab 3.500 €
cF5.000
5.000 Nm
ab 3.900 €
cF10.000
10.000 Nm
ab 4.900 €
cF25.000
25.000 Nm
ab 6.900 €
cF40.000
40.000 Nm
ab 9.900 €
Standardpreis für coreVIEWER und Akkubetrieb, netto zzgl. MwSt. coreGATE und induktive Versorgung projektbezogen.
So konfigurieren Sie coreFLANGE
Zwei Entscheidungen, kombinierbar. Der Flansch selbst bleibt immer gleich.
coreFLANGE misst und funkt per Bluetooth Low Energy. Intern bis 1.000 Hz abgetastet, per Funk bis 500 Hz übertragen, Reichweite bis 20 m.
1. Datenausgabe
coreVIEWER, per Bluetooth
Direkt an Smartphone oder Tablet, kein Gateway nötig. Live anzeigen, aufzeichnen und exportieren in der kostenfreien App.

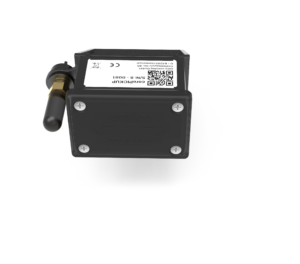

coreGATE, in die Anlage
Ein coreGATE wandelt das Funksignal für Ihre Steuerung, je Variante eine Schnittstelle: 0…10 V, CAN oder RS232/422/485. USB ist bei jeder Variante zusätzlich möglich.
2. Versorgung
Integrierter Akku
Mobil und ohne Eingriff in die Maschine nachrüstbar. Laufzeit je nach Baugröße und Messrate, Standby rund ein Jahr.

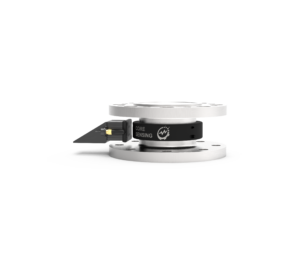

Induktive Versorgung
Kontaktlose Dauerversorgung ohne Laufzeitgrenze und ohne Ladepausen, für die dauerhafte Überwachung im laufenden Antriebsstrang. Nur in Verbindung mit einem coreGATE.
We use coreFLANGE 400 on Arctic expeditions to measure torque during ice drilling. Compared to the time-consuming manual documentation, this is a huge step forward—the measurement quality, ease of use, and reliability have fully convinced us.
